无堵塞潜水排污泵QW（WQ）系列

2018/3/19

【QW(WQ)系列无堵塞潜水排污泵】产品简介：

QW(WQ)系列无堵塞潜水排污泵是八十年代引进联邦德国ABS制泵公司先进技术的基础上，在我单位科研人员的共同努力下，同时广泛征求国内水泵专家的意见，经多次改良而研制成功的，经测试各项性能指标均达到国外同类产品先进水平。本排污泵高效节能，结构新颖。潜水排污泵投放市场后以其独特地功效，可靠的质量受到广大用户的欢迎和好评。无堵塞潜水泵被许多单位选为代替进口产品，被国家机械委列为重点引进消化项目。

【QW(WQ)系列无堵塞潜水排污泵】型号意义：

【QW(WQ)系列无堵塞潜水排污泵】产品特点：

      1.采用独特的单片或双叶片时轮结构,大大提高了活物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒
      2.机械密封采用新型硬质耐腐的软化钨材料,可使泵安全连续运行8000小时以上。
      3.整体结构紧凑、体积小、噪声低、节能效果显著,检修方便,无需建泵房,灌入水中即可工作,大大减少工程造价
      4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
      5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。
      6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
      7.WQ系列排污泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
      8.能够在全扬程内使用,而保证电机不会过载。

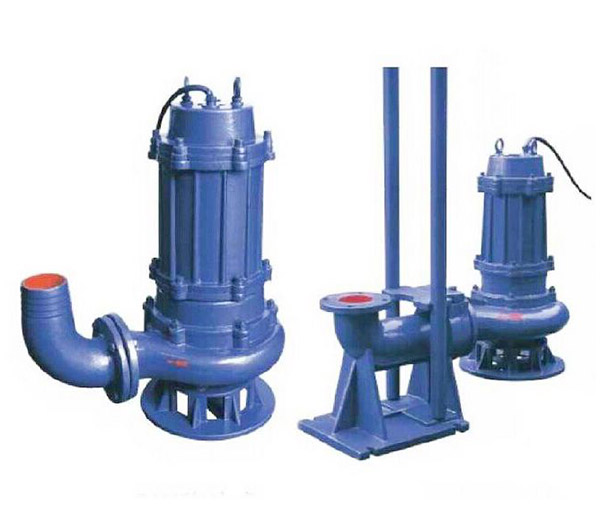

      9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

【QW(WQ)系列无堵塞潜水排污泵】使用条件：

     1、介质温度不超过60℃；介质重度为1~1.3kg/dm3。
     2、无内自流循环冷却系统的泵，电机部分露出液面不起过1/3。
     3、铸铁材质的使用范围这PH5~9。
     4、1Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。
     5、使用环境海拔高度不超过1000米，超过时应在订货时提出，以便为您提供更可靠的产品。
   注：用户如有特殊的温度、介质要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品

【QW(WQ)系列无堵塞潜水排污泵】结构图：

【QW(WQ)系列无堵塞潜水排污泵】主要用途：

QW(WQ)系列无堵塞潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

【QW(WQ)系列无堵塞潜水排污泵】性能参数：

序号	型号	口径 (mm)	流量（m3/h）	扬程（m）	转速（r/min）	功率（kw）	效率（%）	水泵电器控制器	自动耦合器配WQ
1	25GW8-22-1.1	25	8	22	2825	1.1	38.1	QZD-1.1	/
2	32GW12-15-1.1	32	12	15	2825	1.1	40	QZD-1.1	/
3	40GW15-15-1.5	40	15	15	2840	1.5	45.1	QZD-1.5	40
4	40GW15-30-2.2	40	15	30	2840	2.2	18	QZD-2.2	40
5	50GW20-7-0.75	50	20	7	1390	0.75	54	QZD-0.75	40
6	50GW10-10-0.75	50	10	10	1390	0.75	56	QZD-0.75	50
7	50GW20-15-1.5	50	20	15	2840	1.5	55	QZD-1.5	50
8	50GW15-25-2.2	50	15	25	2840	2.2	56	QZD-2.2	50
9	50GW18-30-3	50	18	30	2880	3.0	58	QZD-3.0	50
10	50GW25-32-5.5	50	25	32	2900	5.5	53	QZD-5.5	50
11	50GW20-40-7.5	50	20	40	2900	7.5	55	QZD-7.5	50
12	65GW25-15-2.2	65	25	15	2840	2.2	52	QZD-2.2	50
13	65GW37-13-3	65	37	13	2880	3.0	55	QZD-3.0	65
14	65GW25-30-4	65	25	30	2890	4.0	58	QZD-4.0	65
15	65GW30-40-7.5	65	30	40	2900	7.5	56	QZD-7.5	65
16	65GW35-50-11	65	35	50	2930	11	60	QZD-11	65
17	65GW35-60-15	65	35	60	2930	15	63	QZD-15	65
18	80GW40-7-2.2	80	40	7	1420	2.2	52	QZD-2.2	65
19	80GW43-13-3	80	43	13	2880	3.0	50	QZD-3.0	80
20	80GW40-15-4	80	40	15	2890	4.0	57	QZD-4.0	80
21	80GW65-25-7.5	80	65	25	2900	7.5	56	QZD-7.5	80
22	100GW80-10-4	100	80	10	1440	4.0	62	QZD-4.0	80
23	100GW110-10-5.5	100	110	10	1440	5.5	66	QZD-5.5	100
24	100GW100-15-7.5	100	100	15	1440	7.5	67	QZD-7.5	100
25	100GW85-20-7.5	100	85	20	1400	7.5	68	QZD-7.5	100
26	100GW100-25-11	100	100	25	1460	11	65	JJ1-11	100
27	100GW100-30-15	100	100	30	1470	15	66	JJ1-26	100
28	100GW100-35-18.5	100	100	35	1460	18.5	65	JJ1-18.5	100
29	125GW130-15-11	125	130	15	1460	11	62	JJ1-11	100
30	125GW130-25-15	125	130	20	1440	15	63	JJ1-15	125
31	150GW145-6-7.5	150	145	6	1470	7.5	63	QZD7.5	125
32	150GW180-15-15	150	180	15	1470	15	65	JJ1-15	150
33	150GW180-20-18.5	150	180	20	1470	18.5	75	JJ1-18.5	150
34	150GW180-25-22	150	180	25	1470	22	76	JJ1-22	150
35	150GW130-30-22	150	130	30	1470	22	75	JJ1-22	150
36	150GW180-30-30	150	180	30	970	30	73	JJ1-30	150
37	150GW200-30-37	150	200	30	970	37	70	JJ1-37	150
38	200GW300-7-11	200	300	7	1470	11	73	JJ1-11	150
39	200GW250-11-15	200	250	11	1470	15	74	JJ1-15	200
40	200GW400-10-22	200	400	10	1470	22	76	JJ1-22	200
41	200GW400-13-30	200	400	13	1470	30	73	JJ1-30	200
42	200GW250-11-15	200	250	15	1470	18.5	72	JJ1-18.5	200
43	200GW300-15-22	200	300	15	1470	22	73	JJ1-22	200
44	200GW250-22-30	200	250	22	1470	30	71	JJ1-30	200
45	200GW350-25-37	200	350	25	1470	37	75	JJ1-37	200
46	200GW400-30-55	200	400	30	1480	55	70	JJ1-55	200
47	250GW600-9-30	250	600	9	980	30	74	JJ1-30	250
48	250GW600-12-37	250	600	12	1480	37	78	JJ1-37	250
49	250GW600-15-45	250	600	15	1480	45	75	JJ1-45	250
50	250GW600-20-55	250	600	20	1480	55	73	JJ1-55	250
51	250GW600-25-75	250	600	25	1480	75	73	JJ1-75	250
52	300GW800-12-45	300	800	12	1480	45	76	JJ1-45	300
53	300GW500-15-45	300	500	15	980	45	70	JJ1-45	300
54	300GW800-15-55	300	800	15	980	55	73	JJ1-55	300
55	300GW600-20-55	300	600	20	980	55	75	JJ1-55	300
56	300GW800-20-75	300	800	20	980	75	78	JJ1-75	300
57	300GW950-20-90	300	950	20	980	90	80	JJ1-90	300
58	300GW1000-25-110	300	1000	25	980	110	82	JJ1-110	300
59	300GW1100-10-55	300	1100	10	980	55	84.5	JJ1-55	300
60	350GW1500-15-90	350	1500	15	980	90	83.1	JJ1-90	350
61	350GW1200-18-90	350	1200	18	980	90	83.2	JJ1-90	350
62	350GW1100-28-132	350	1100	28	740	132	78.5	JJ1-132	350
63	350GW1000-36-160	350	1000	36	740	160	82.1	JJ1-160	350
